// CHAPA METÁLICA PERFILADA (forjado colaborante) //

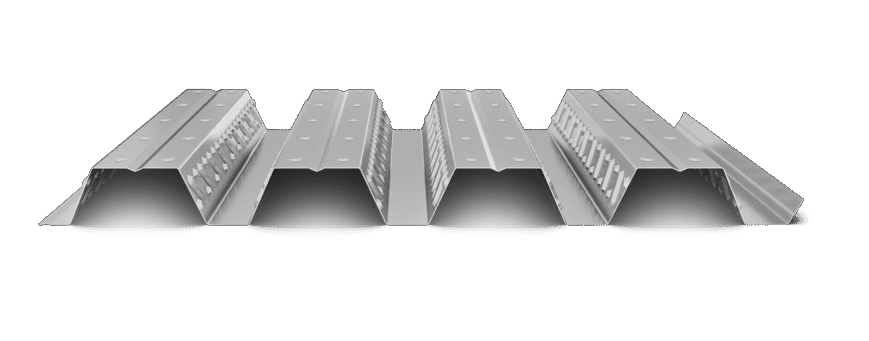

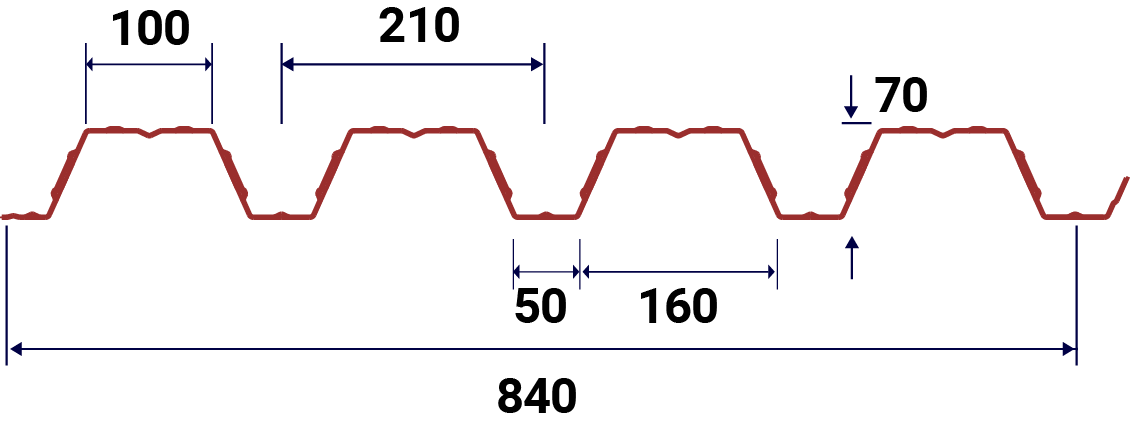

INCO 70.4 COLABORANTE
Perfiles para forjados colaborantes.
El forjado mixto de chapa colaborante se compone del perfil INCO 70.4, una chapa grecada de acero que actúa como soporte resistente durante el proceso de construcción. Sobre esta base se colocan las armaduras necesarias y el mallazo de reparto, cuya función principal es controlar la aparición de fisuras provocadas por retracción y variaciones de temperatura.
Una vez dispuestas estas armaduras, se procede al vertido del hormigón, que se adhiere a la chapa gracias a su geometría y a la acción mecánica de las grecas. El resultado es un sistema estructural en el que el acero y el hormigón trabajan de forma conjunta, combinando la resistencia a tracción del acero con la elevada capacidad a compresión del hormigón. Esta unión permite obtener forjados más ligeros, seguros y eficientes, optimizando tanto el tiempo de ejecución como los costes de la obra.
«Un forjado colaborante o forjado de chapa colaborante es un tipo de forjado mixto compuesto por un perfil de chapa grecada de acero y una capa compresora de hormigón, en el que la propia chapa cumple una función resistente como armadura de positivos y no solo como encofrado perdido. (Fuente: Wikipedia).»
Está especialmente diseñado para su instalación sobre estructuras metálicas, donde ofrece un comportamiento óptimo y un montaje ágil. No obstante, también puede utilizarse en combinación con estructuras de hormigón, madera o mampostería, siempre que se respeten las condiciones de apoyo y fijación adecuadas para garantizar su seguridad y durabilidad.
Gracias a su versatilidad, este sistema admite un amplio abanico de aplicaciones en diferentes tipologías constructivas, lo que lo convierte en una solución práctica y eficiente tanto en obra nueva como en proyectos de rehabilitación.
USOS PREVISTOS:
- Edificios industriales.
- Oficinas.
- Edificios públicos.
- Almacenes.
- Centros comerciales y de ocio.
- Polideportivos.
- Vivendas.
- Garajes.
ACABADOS DISPONIBLES *
* Disponible en stock.
GALVANIZADO
Podemos ofrecer una gran variedad de colores para este producto bajo pedido mínimo.
Más información en el enlace.
CARACTERÍSTICAS TÉCNICAS
MATERIALES:
ACERO DEL PERFIL
Límite eslástico (N/m2): 280
Límite de rotura (N/m2): 360
Alargamiento rotura mín.: 18 %
Calidad acero base: S280GD
Módulo elasticidad (daN/cm2): 2,1×106
Protección galvanizado: ≥Z200
HORMIGÓN
Tipo de hormigón: C-25
Resistencia, fck (N/mm2): 25
Resistencia tracción, fctk (N/mm2): 25
Calidad acero base: S280GD
Módulo elasticidad (daN/cm2): 20.314,40
Tamaño de árido:
< ((0,4hc)
< (b0/3)
z(tamiz C,31,5mm)
VALORES EFICACES DEL PERFIL
| ESPESOR (mm) | PESO (kg/m2) | MOMENTO INERCIA (mm4/m) | MÓDULO RESISTENTE + (mm3/m) | MÓDULO RESISTENTE + (mm3/m) |
|---|---|---|---|---|
|
0,75 |
8,71 |
780.682 |
12.627 |
15.672 |
|
1,20 |
13,93 |
1.316.341 |
33.280 |
33.400 |

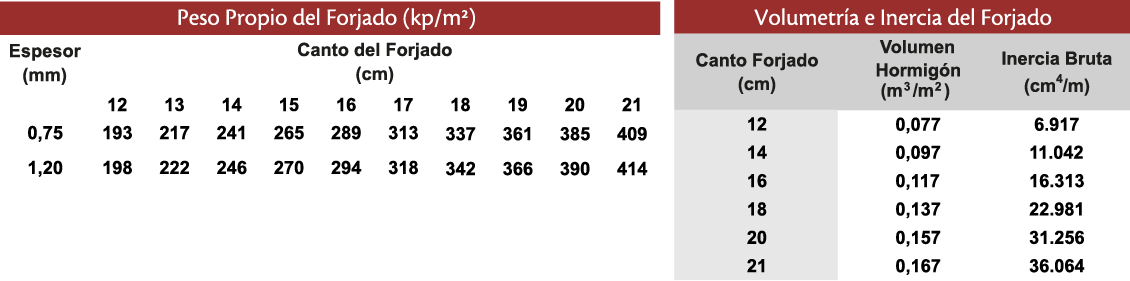

FORJADO COLABORANTE

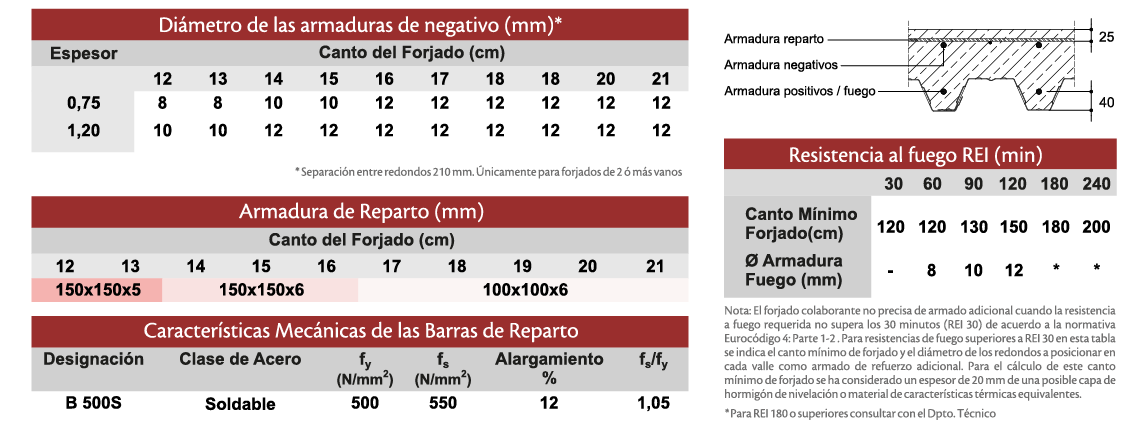

ARMADURAS Y RESISTENCIA AL FUEGO

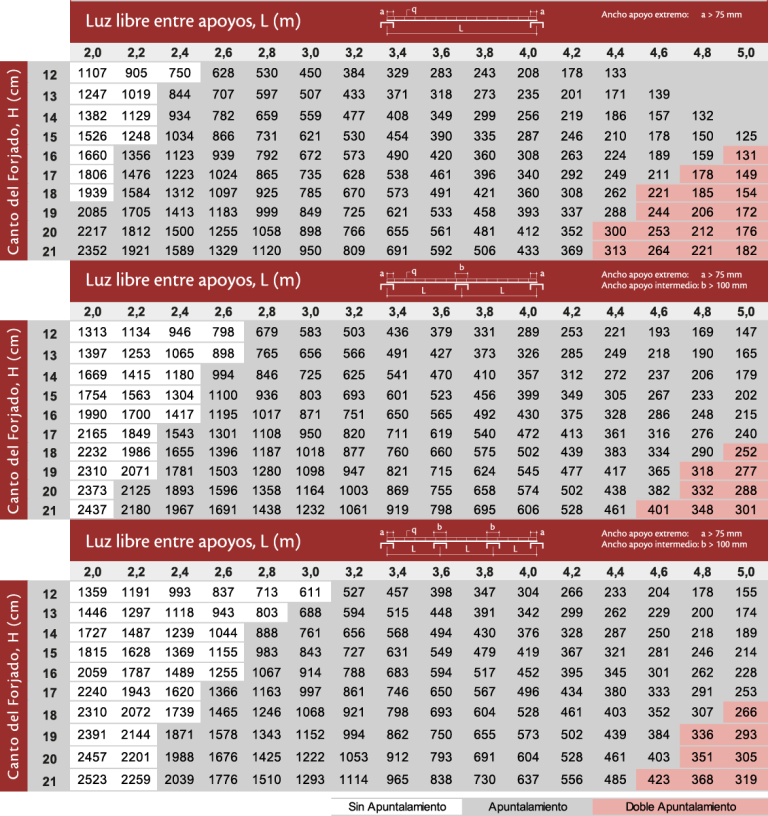

TABLAS DE RESISTENCIA

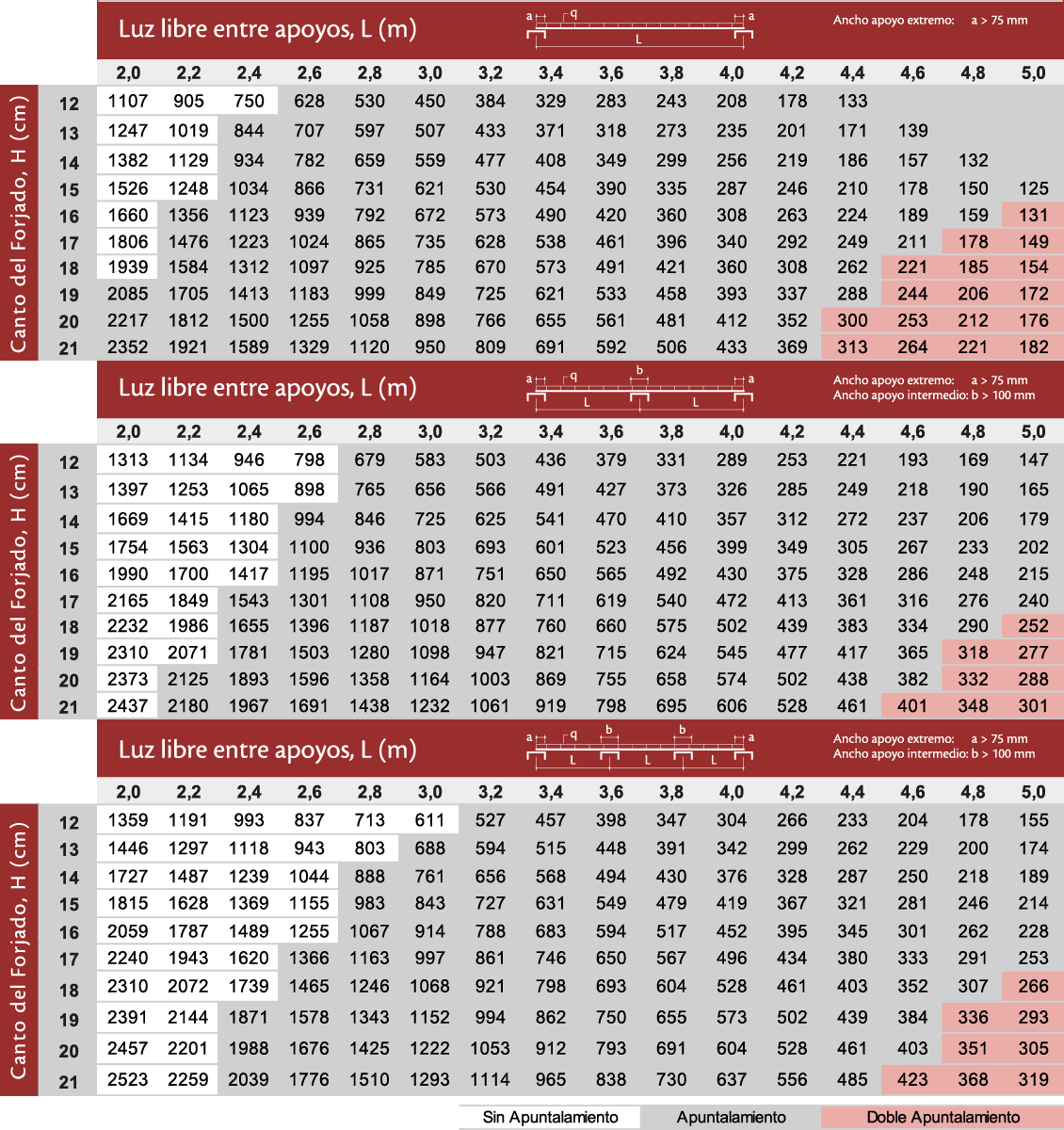

SOBRECARGA ADMISIBLE q(kg/m2) Espesor 0,75 mm

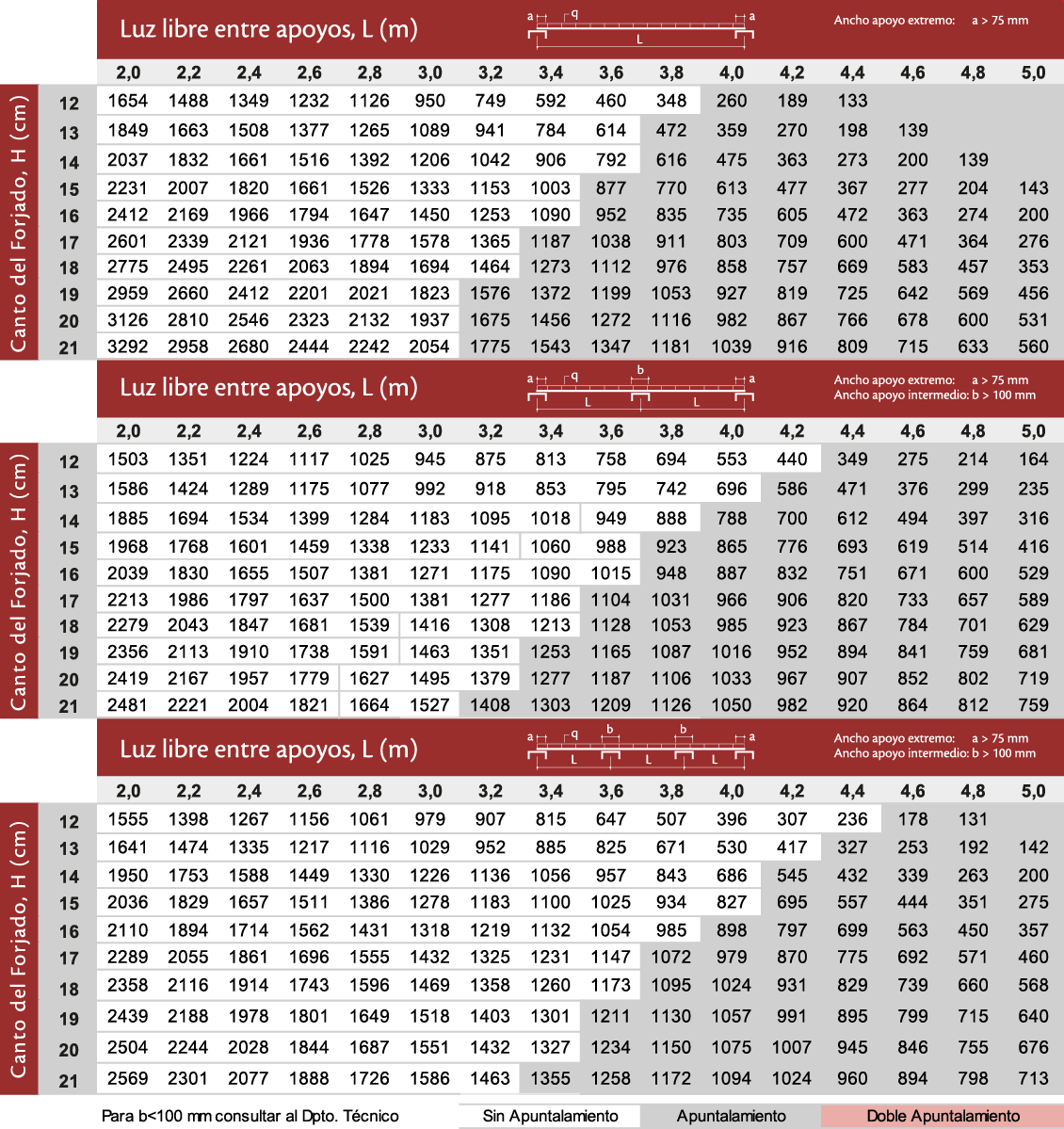

SOBRECARGA ADMISIBLE q(kg/m2) Espesor 1,20 mm
